陜汽后雙橋15方噴霧抑塵車

底盤型號：

產品噸位：0

裝載質量：

銷售經理：張星

咨詢熱線：17798332201

在線交談：

| 在線留言 | 聯系方式

您給我一個信任、我還您滿意，全國銷售熱線：17798332201

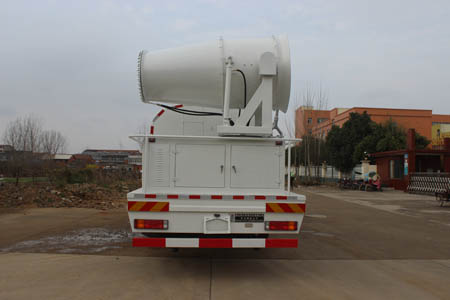

陜汽后雙橋15方噴霧抑塵車

【主要技術參數】
產品商標	潤知星牌	公告批次	314
產品名稱	SCS5258TDYSX型多功能抑塵車	產品號	ZNDME60802N
總質量(Kg)	25000	罐體容積(m3)	11.6
額定載質量(Kg)	10070,10005	外形尺寸	10300,11250×2500×3950
整備質量(Kg)	14800	貨廂尺寸	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2,3	載質量利用系數
接近角/離去角(°)	18/10	前懸/后懸	1485/3090,1525/3050,1485/3040,1525/3000,1485/2840,1525/2800
軸數	3	軸距	4375+1350,4575+1350,4375+1400,4575+1400,4975+1400,5575+1400,5775+1400
軸荷(Kg)	7000/18000(二軸組)	最高車速(Km/h)	100
該車主要用途為抑塵降霾.主要裝置為水罐、風機.罐體有效容積為:11.6立方米;罐體外形尺寸(長×長軸×短軸)(mm):4300×2390×1620.該車后端安裝風機為320度旋轉,當旋轉到車輛最后端時,后伸量為950mm.整車長/前懸/后懸/軸距/后伸對應關系為: 10300/1485(1525)/3090(3050)/4375+1350/無后伸; 10300/1485(1525)/3040(3000)/4375+1400/無后伸; 10300/1485(1525)/2840(2800)/4575+1400/無后伸; 11250/1485(1525)/3090(3050)/4375+1350/950; 11250/1485(1525)/3040(3000)/4375+1400/950; 11250/1485(1525)/2840(2800)/4575+1400/950;側、后部防護裝置材料均為Q235B,與車輛螺栓連接,后防護裝置斷面尺寸為50mm×120mm,后防護裝置離地高度為520mm.可選裝不同風機樣式、左后側或右后側選裝噴霧機控制柜,罐體前部選裝卷簾門樣式.ABS裝置生產型號及廠家:西安正昌電子有限責任公司(型號:ZQFB-V),廣州市科密汽車制動技術開發有限公司(型號:CM4XL-4S/4K),浙江萬安科技股份有限公司(型號:VIE ABS-Ⅱ).
【底盤技術參數】
底盤型號	SX1250MB4	底盤名稱	載貨汽車底盤（二類）
商標名稱	陜汽牌	生產企業	陜西汽車集團有限責任公司
外形尺寸	9885,10285,9700,10100,10500,11400,11600×2500,2550×2970,3270,3560,3100	輪胎數	10
接近角/離去角(°)	18/11	輪胎規格	11.00R20,12.00R20 16PR,12R22.5,295/80R22.5,315/60R22.5 20PR/295/60R22.5 18PR/295/60R22.5 18PR
鋼板彈簧片數	3/5,10/12,10/10	前輪距	2011,2036
燃料種類	柴油	后輪距	1860/1860
排放標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量	功率(Kw)
WP6.245E50 WP7.270E51 WP7.300E51 WP10.310E53 WP9H310E50 WP10.336E53 ISD285 50	濰柴(濰坊)中型柴油機有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司東風康明斯發動機有限公司	6750 7470 7470 9726 8800 9726 6700	180 199 220 228 228 247 210

上裝參數配置

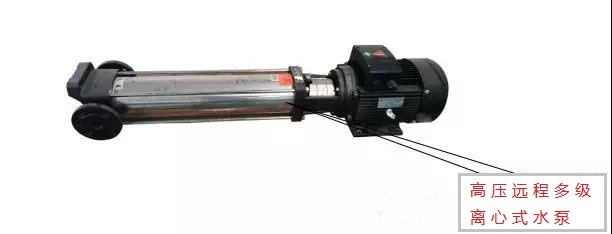

1、整車采用杭州威龍泵水泵。

2、全車控制系統采用新式氣控球閥進行氣動控制，可以實現在駕駛室內分別控制前沖后灑作業。

3、罐體采用國標Q235碳鋼板材厚度4mm，封頭厚度為5mm。

4、所有管道采用無縫鋼管鍍彩鋅防腐防銹處理。

5、所有進出水口加裝黃銅過濾器，上罐口安裝過濾網，保證運水清潔，不會造成管道及水泵堵塞或損壞。

6、整車管道配備水壓表，防止管道壓力過大產生故障。

7、配備不銹鋼高壓水炮，車尾LED箭頭指示燈.

8、所有直通球閥均采用304不銹鋼材質，防止漏水及增加美觀。

9、罐體做環氧樹脂防腐，防腐有效的保證了運輸介質的清潔，常規環境下防腐有效時限長達18個.

11、帶低水位報警器，防止水泵空轉受損.

霧炮參數

序號	參數項目\型號	M06/08
1	靜風射程	06/80
2	覆蓋面積（㎡）	13400/20000
3	總功率（Kw）	31
4	風機功率（Kw）	22
5	水泵功率（Kw）	7.5
6	風扇數量（個）	2
7	供電電源	AC380V、50Hz三相四線
8	噴頭數量（個）	78
9	耗水量（m3/h）	7
10	水泵壓力（Mpa）	離心式1.5-2.0Mpa
11	水霧顆粒直徑（μm）	20-200
12	旋轉角度（電動）	±120°/±180°
13	仰俯角度(電動)	-10°～60°

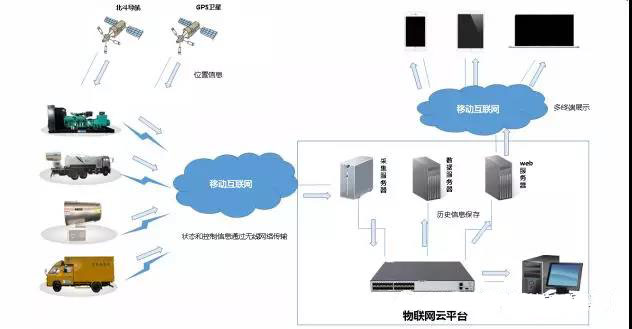

14	控制方式	無線遙控器、觸摸屏、云服務
15	固定方式	車載式、高臺式、平臺式
16	防護等級	IP55
17	噪音標準（dB）	20米處65dB
18	使用環境溫度（℃）	0-50（無保溫）、-35-50（保溫）
19	外形尺寸	2000x1155x2360
20	重量（Kg）	1300
21	噪音控制	雙壁降噪
22	噴圈類型	國際雙噴霧型式
23	發電機組（Kw）	50

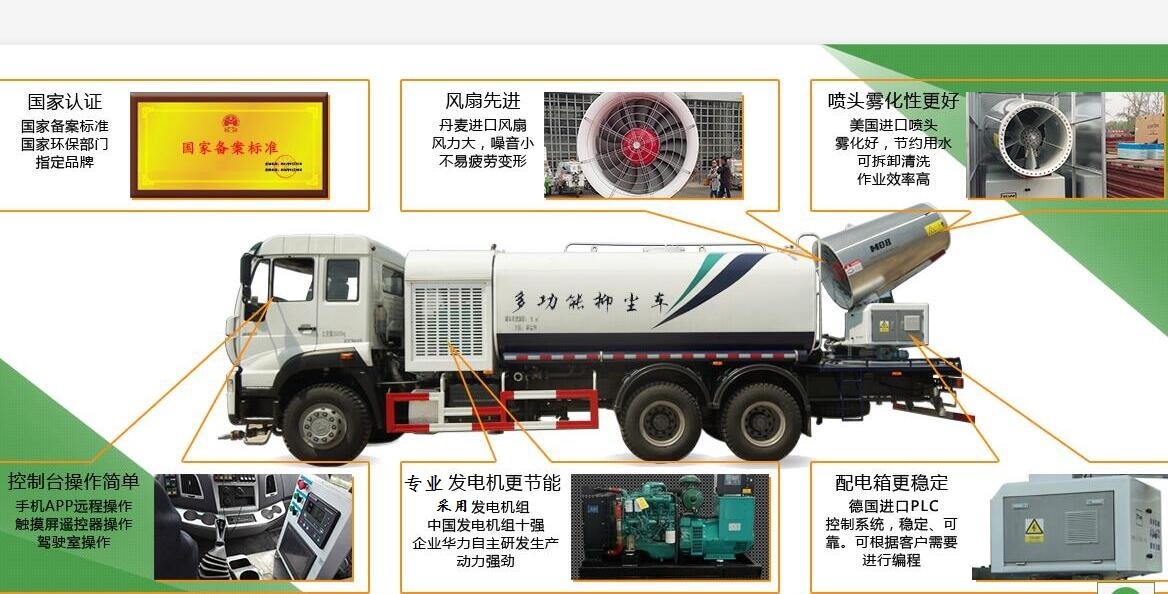

多功能抑塵車先進性：

⑴ 集成的駕駛室內操作和噴霧機監控系統

⑵ 獨特的噴霧結構設計

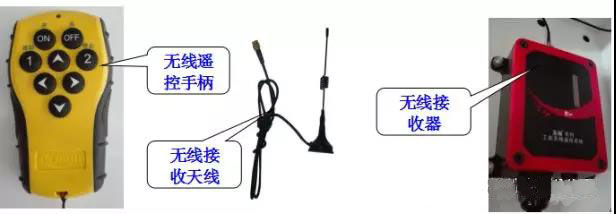

⑶ 可靠的無線遙控系統

特點：采用專用的工業遙控器，傳送距離可達200米，持久耐用，安全可靠。

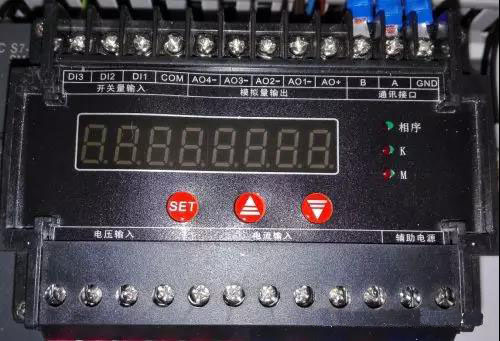

⑷ 選用先進多功能變送器系統，用于監測噴霧的電壓、電流、功率等參數，同時傳輸給觸摸屏顯示，可直觀形象的看到噴霧機的運行狀態。

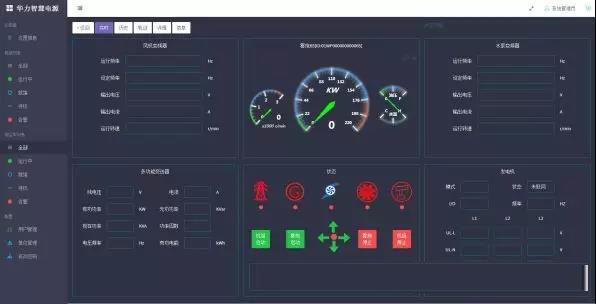

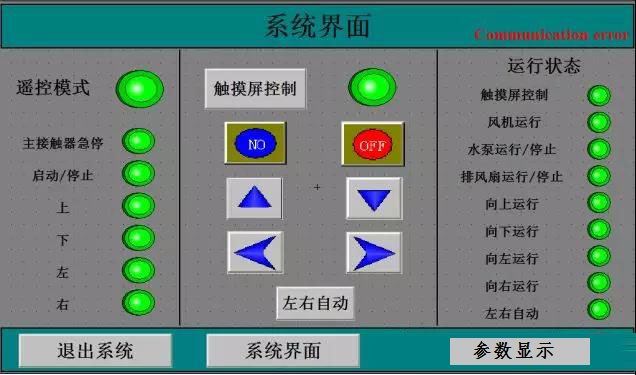

⑸ 先進的觸摸屏控制系統

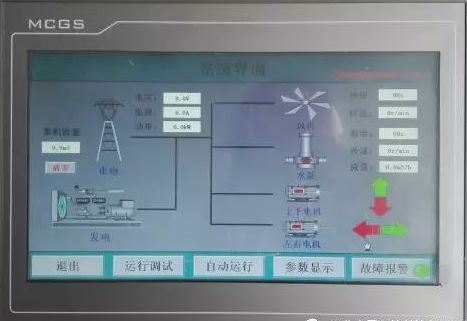

電動控制監視

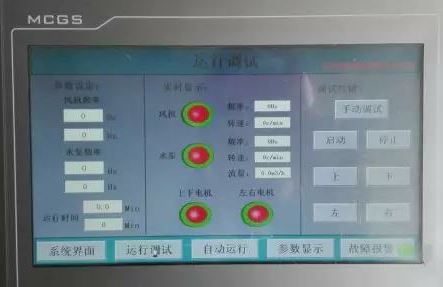

電動手動控制

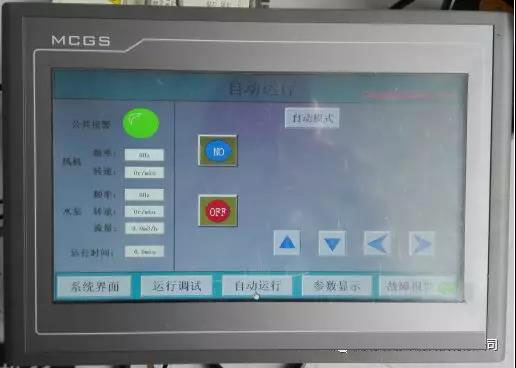

電動自動控制

液壓式控制界面

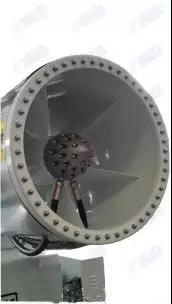

（6）精細的霧化噴頭

特點：采用不銹鋼的噴霧噴頭，霧化效果好，可靠性高，便于拆卸清理等特點。

（7）先進的控制元器件

特點：控制系統采用德國西門子PLC控制，變頻器軟啟動，取代了常規的交流接觸器“Y-△”直接啟動控制，避免了對設備及電網的沖擊；同時，實現與上位機連接通訊。

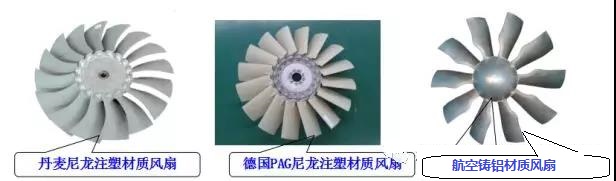

(8)性能良好的丹麥、德國PAG尼龍優質風扇和航空鑄鋁風扇

特點：風扇采用丹麥、德國PAG尼龍注塑材質和航空鑄鋁風扇，風扇葉片和固定盤一次性注塑成型，均勻性和動平衡性非常好、不易變型、噪音小、風力大等特點；而普通鐵質風扇均勻性和動平衡較差，容易疲勞變型，噪音大、抖動厲害。
