主要特點簡介

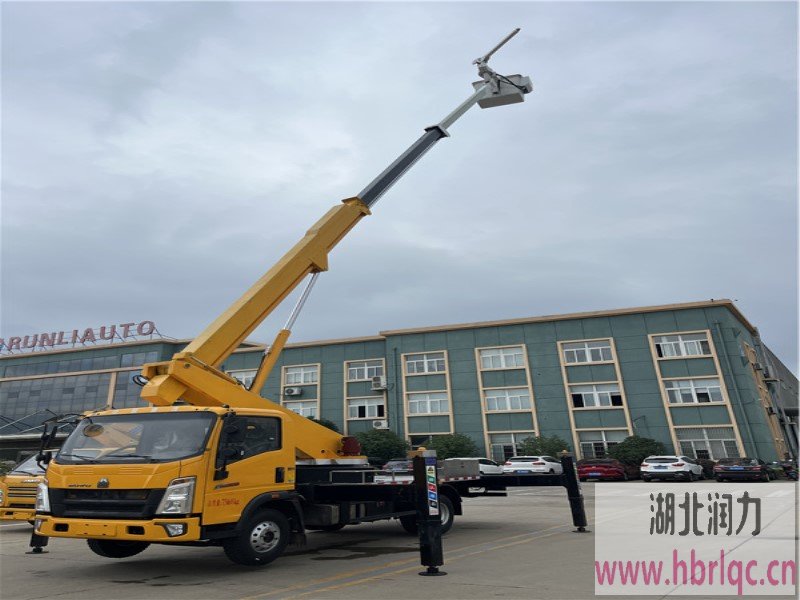

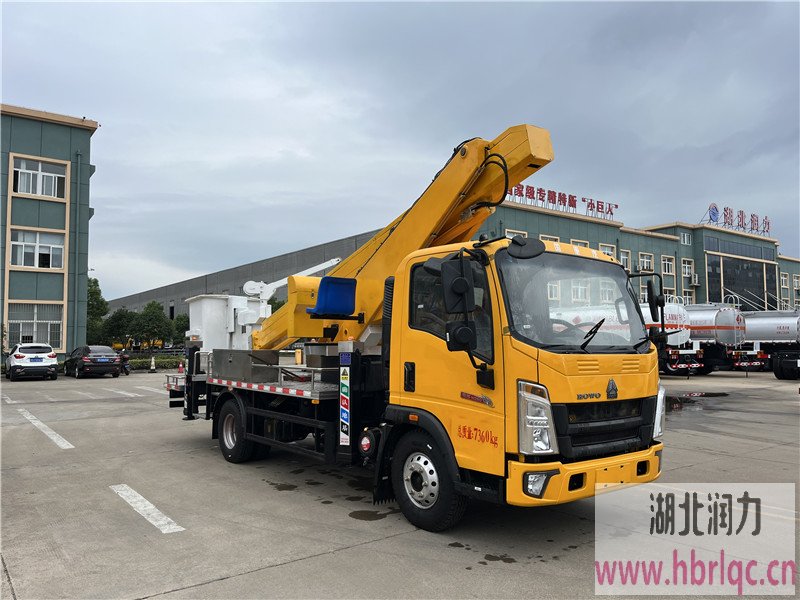

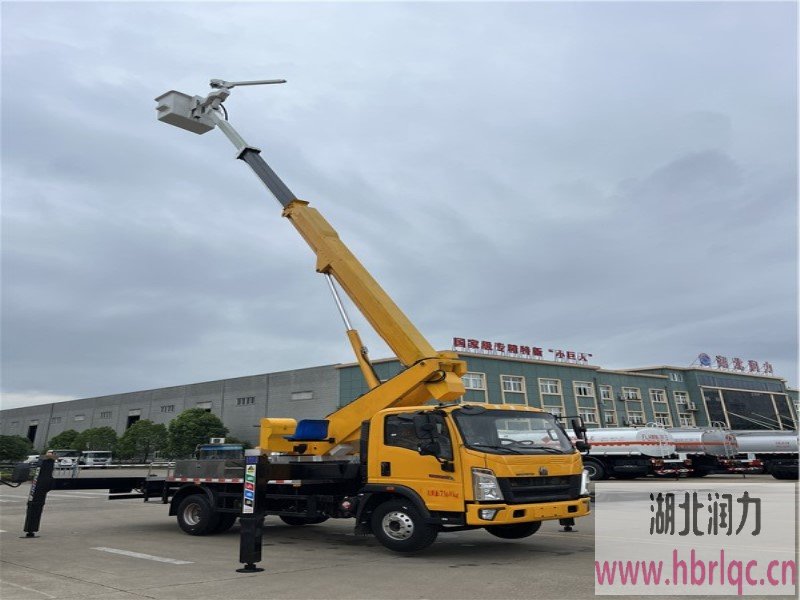

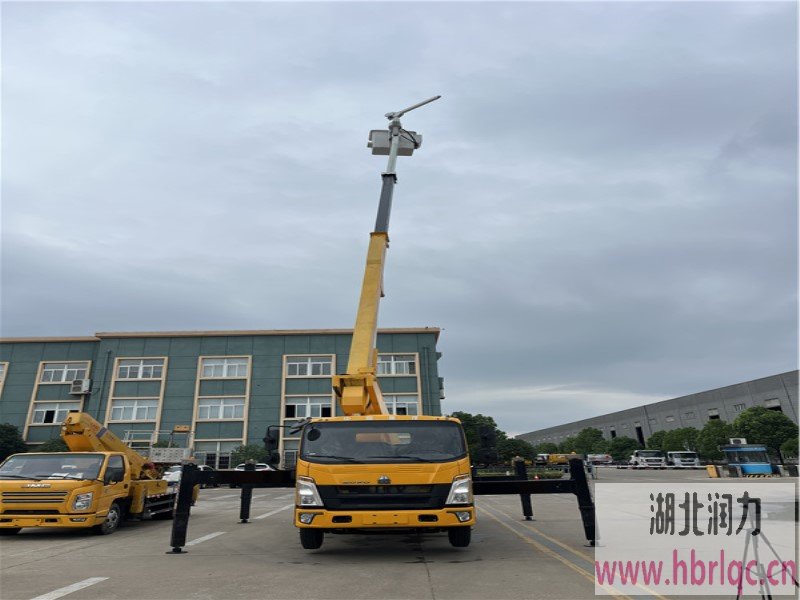

SCS5071JGKZZ6 絕緣斗臂車采用三節伸縮臂的伸縮式結構, 最大作業高度 22米,額定載荷 260kg,結構緊湊,結構件選用優質鋼材,強度高,變形小,保證安全可靠。先進的 CAN 總線技術、臂架同步伸縮升降、輕量化技術及底盤發動機控制技術達到國內領先水平,產品性能安全可靠。主要作業參數在國內同等噸位伸縮臂式高空作業車中位居首位。
- 1. 機動性能好
結構設計合理、緊湊,其結構件采用高強度鋼制造,在保證作業車安全 的前提下,大大減輕了自重。因此,本車可選用較輕型底盤,其機動性遠遠超 出同類產品,特別適用于狹小作業場所使用。
- 2. 工作效率高
采用伸縮的臂架結構,相同作業高度占用作業空間小,到達工作位置迅速、 三節伸縮臂同步伸縮, 四支腿的水平及垂直伸縮可單獨控制,自動油門,支腿可防止誤操作縮回,操作便捷。
- 3. 使用性能好
采用伸縮的臂架結構,可以方便準確找準空中工作位置,提高工作效率。 電腦高空顯示, 自動控制幅度
- 4. 操作性能優良
操作非常簡單,易于掌握,通過對應手柄即可實現動作的啟動、停止和 調速,且動作平穩,無沖擊、無抖動。本車調速性能好,實現各動作無級調速。 專門的節能設計,使高空作業部分在發動機處于怠速狀態即可獲得理想的工作速度,將油耗降至最低。
- 5. 安全性好
安全裝置齊全,包括油缸平衡閥、支腿液壓鎖、應急電動液壓泵、上下 車互鎖裝置、緊急停止裝置、水平儀、安全帶裝置。多項安全裝置的設置,確 保了作業人員在空中的安全性。
- 6. 可靠性高
本車設計安全系數高,關鍵件原裝進口,制造質量精良;控制系統和安 全系統采用可靠性高的機械裝置,不易損壞。 根據國內使用情況,五年以內基 本沒有故障。
主要作業技術參數
|
SCS5071JGKZZ6型絕緣斗臂車主要技術參數
|
|
工作平臺最大作業高度
|
22m
|
|
工作平臺最大作業幅度
|
水平支腿全伸
|
14.5m
|
|
單邊作業 (單側全伸)
|
11.7m
|
|
水平支腿未伸(兩側均未全伸)
|
8m
|
|
工作平臺額定載荷
|
260kg
|
|
轉臺回轉角度
|
360°連續
|
|
工作斗擺動角度
|
240°
|
|
小拐臂擺動角度
|
250°
|
|
小拐臂轉動范圍
|
2.5m
|
|
工作斗提升高度
|
60mm
|
|
總質量
|
6800kg
|
|
額定電壓(GB/T9465-2008)
|
35KV
|
|
支腿跨距
|
橫向
|
4800mm
|
|
縱向
|
5200mm
|
|
行駛狀態尺寸(長×寬×高)
|
7470mm×2150mm×3150mm
|
主要組成配置
|
名 稱
|
型 號 及 說 明
|
|
底盤
|
重汽 ZZ1077G3815F174Z (國 VI) 軸距: 3600mm
|
|
發動機
|
濰柴WP2.3NQ130E61,96kW,130馬力
|
|
駕駛室
|
單排、準乘人數 3 人
|
|
取力系統
|
由變速箱取力,氣動取力
|
|
工作平臺
|
尺寸1220×720×1050 mm、額定載荷 260 kg
|
|
臂架
|
三節伸縮臂
|
|
回轉裝置
|
轉臺回轉為全回轉
|
|
操作系統
|
轉臺及工作平臺設置手動操作, 轉臺備有應急手動操 作
|
|
液壓系統
|
電液比例控制,無級調速,配有電動應急泵
|
|
走臺板
|
不銹鋼工具箱及圍板、欄桿、 鋁合金防滑走臺板
|
|
安全裝置
|
上下車互鎖、電動泵、 雙向平衡閥、雙向液壓鎖、 整車水平儀、 臂體極限位置報警及保護裝置
|
|
調平系統
|
等容積油缸自動調平系統
|
|
管路輸送
|
內置管線保護系統
|
